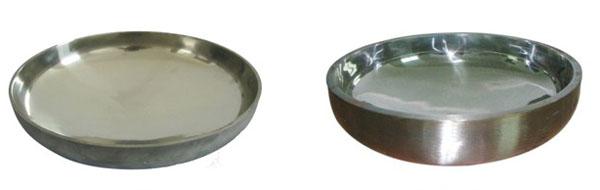

在壓力容器中，我們的橢圓封頭在這些年來被運用的越來越廣泛，它與其他類型封頭元件相比，橢圓封頭不僅吸取了半球形封頭受力好和碟形封頭深度淺的優點，而且較易成形，故而深得壓力容器制造業的青睞。為進一步提高橢圓封頭的質量，小編結合從事該行業積累的多年生產實踐經驗和體會，總結下封頭設計工作中值得注意的幾個問題，以供相關業內人士參考。

(一)橢圓封頭焊接接頭系數的選取

直徑較大的橢圓封頭制造過程中常常須先拼焊后成型，在封頭成型的過程中將發生較大的彎曲變形，為了保障接頭的質量，《容規》要求焊接接頭進行100%射線或超聲檢測，合格級別與容器殼體的合格級別一致。在實際工作中，顯然容器的焊接接頭系數取1時，封頭的焊接接頭系數亦取1;而在容器殼體局部無損檢測的情況下焊接接頭系數取0.85時，好像按GB150第37條規定，封頭100%射線或超聲檢測，焊接接頭系數應取1，實質上由于檢測合格級別與容器殼體的合格級別一致，封頭應取容器殼體一致的焊接接頭系數。

(二)受內壓力容器計算公式的適用范圍

橢圓封頭計算公式的適用范圍為封頭直徑與深度之比Di/2hi≤2.6，并需控制封頭的較小有效厚度δe;對形狀系數K≤1的橢圓形封頭δe不小于封頭內直徑的0.15%，對形狀系數K≥1的橢圓形封頭δe不小于封頭內直徑的0.30%。控制較小有效厚度δe主要是由于在封頭轉角區域存在著較高的周向壓縮應力，特別是大直徑薄壁封頭，往往在彈性范圍內就已失去穩定。該點在設計工作中容易被忽視，也經常作為設計換證考查的知識點。

(三)開孔補強計算中橢圓封頭的計算厚度

當在橢圓封頭中心為中心80%封頭內直徑的范圍內開孔時，計算開孔所需補強面積時封頭的計算厚度，需要注意的是計算公式中的K1與封頭設計計算公式中的K為截然不同的兩個系數，前者為由橢圓形長短軸比決定的系數，而后者為應力增強系數或形狀系數。對標準橢圓封頭K1為0.9、K為1，即開孔補強計算中的計算厚度為設計中計算厚度的0.9倍，這是開孔補強計算中容易被忽視的一點。在實際的工程計算中，也經常出現因?yàn)橛?jì)算厚度的錯誤，導致開孔補強不能滿足的情況。

以上就是小編給大家整理的內容，其實，除上述幾個方面外，在實際設計制造橢圓封頭的過程中，還需特別注意成型封頭的厚度減薄對設計厚度的影響及受外壓橢圓形封頭的計算等問題，這邊就不一一贅述了，感謝大家的瀏覽!
